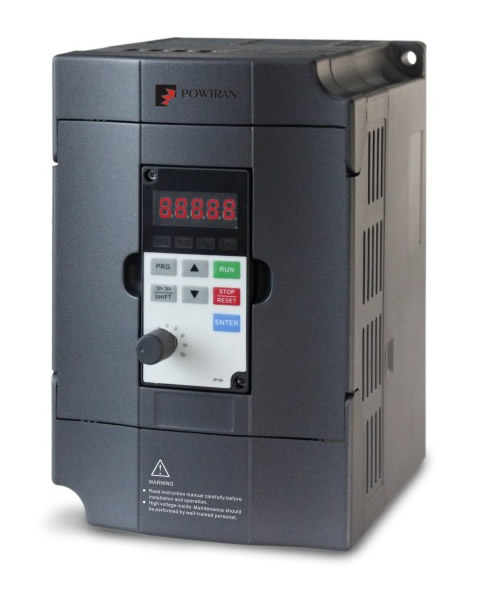

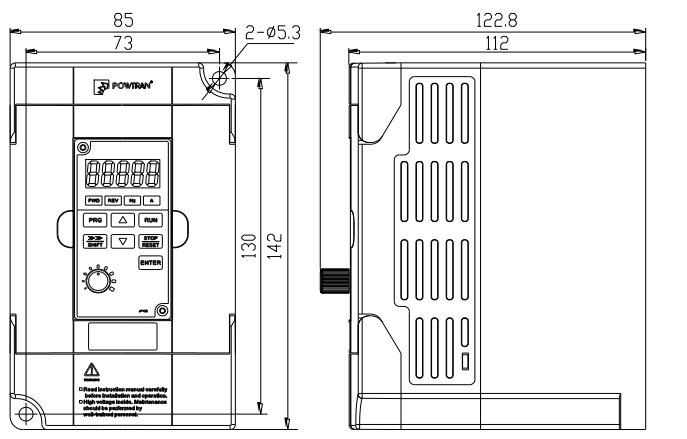

PI130-3R7G3 (3,7КВт, 3Ф)

Питание

Напряжение и частота

 1 фаза 220В, 50/60Гц
 3 фазы 380В

Отклонения

 Напряжение:±10% Частота:±5%

Управление

Система управления

 Высокоэффективное векторное управление на базе цифрового процессора

Режимы управления

 Скалярный (U/f), векторный без обратной связи

Автоматическое повышение момента

 Реализован низкочастотный (1Гц) режим поддержки высокого крутящего момента в скалярном режиме

Разгон/замедление

 Линейная или S-образная характеристика

Режим V/F кривой

 Линейная, квадратичная, заданная пользователем

Перегрузочная способность

 150% ном. тока — 1 минута, 180% ном. тока — 2 секунды

Макс. выходная частота

 0 … 400Гц

Несущая частота

 0.5 … 16КГц; автонастройка несущей частоты в зависимости от нагрузки.

Точность задания частоты

 Цифровое задание: 0.01Гц
 Аналоговое задание: 0.2% от макс. частоты

Стартовый момент

  0.5Гц/150% (векторный режим без датчика)

Глубина регулирования

 1:100 (векторный режим без датчика)

Точность поддержания скорости

 векторный без датчика: ≤ ± 0.5% (ном. синхронной скорости)

Отклик на изменение момента

 ≤ 40мс (векторный без датчика)

Поддержание момента

 Автоматическое и ручное задание (0.1% … 30.0%)

Торможение постоянным током

 Частота торможения пост. током: 0.0Гц … макс.,
 Время торможения: 0.0 … 50.0 сек.,
 Тормозной ток: 0.0% … 150.0%

JOG

 Jog-частота: 0.00Гц … макс. частота;
 Время Jog-разгона/торможения: 0.0… 3600.0сек.

Многоскоростное управление

 До 16 скоростей могут выбираться с клемм управления

Встроенный ПИД-регулятор

 Простая в использовании система управления процессами в закрытом контуре

Автостабилизация напряжения (AVR)

 Поддержка постоянного вых. напряжения при скачках напряжения в сети

Персонализация

Проверка внешних соединений

 После подачи питания выполняется проверка периферийного оборудования на предмет обрывов, коротких замыканий и т.п.

Цикловое ограничение тока

 Алгоритм ограничения тока используется для предотвращения перегрузки по току и улучшения стойкости к помехам

Управление временем

 Функция управления временем: Диапазон (0 … 6500минут)

Работа

Входные сигналы

Управлнение

 Панель/клеммы/порт RS-485

Установка частоты

 8 способов, включая аналоговые сигналы (0-10В), (0-20мА) с настраиваемым диапазоном, потенциометр панели и т.п.

Запуск

 Вперед/назад

Мульти-скорость

 16 предустановленных скоростей, управляемых с клемм или по программе

Экстренный останов

 Прерывание выхода контроллера

Работа в режиме качания

 Работа в режиме управления процессом

Сброс ошибок

 При активной функции защиты ошибки могут сбрасываться автоматически или вручную

Обратная связь ПИД

 (0-10В), (0-20мА) с настраиваемым диапазоном

Вых. сигналы

Статус работы

 Отображение на панели статуса мотора (стоп, разгон, замедление, пост. скорость, работа по программе.

Вывод ошибок

 Реле — ~250В 7A

Аналоговый выход

 Один канал с выбором 9 сигналов для отображения, включая частоту, ток, напряжение и т.п. (0-10В / 0-20мА).

Дискретный выход

 2 канала с выбором из 8 событий

Режимы работы

 Ограничение частоты, проскок частот, компенсация, автонастройка, ПИД-управление

Торможение пост. током

 Встроенный ПИД-регулятор управляет тормозным током для обеспечения соответствующего тормозного момента при условии исключения перегрузок

Способ управления

 Управление с панели, через клеммы или цифровой порт

Источник частоты

 8 источников: цифровой, аналоговый (ток), аналоговый (напряжение), мульти-скоростной, режим, цифровой порт. Могут комбинироваться различными способами.

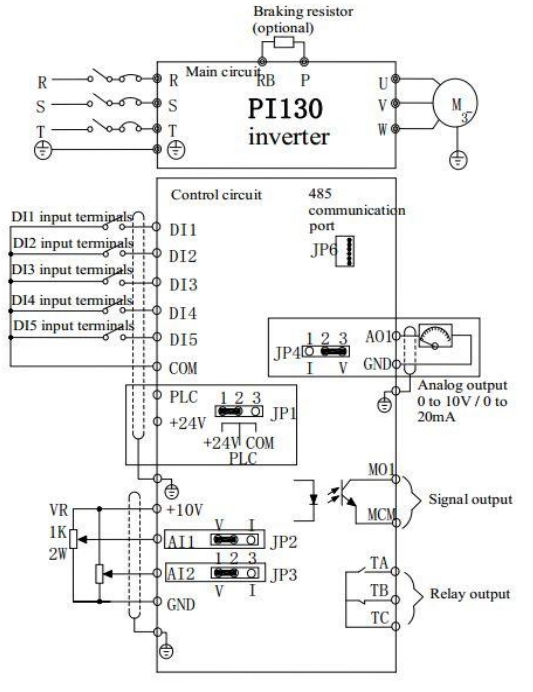

Входные клеммы

 6 дискретных входов, работающих в режиме PNP или NPN, один из них может использоваться в качестве высокоскоростного импульсного входа (0…100КГц); 2 аналоговых входа (ток или напряжение).

Выходные клеммы

 1 дискретный выход ; один релейный выход; 2 аналоговых выхода (0-20мА или 0-10В) могут использоваться для вывода различных параметров, таких как частота, скорость и др.

Функции защиты

Защита инвертора

 Превышение, просадка напряжения, превышение тока, перегрев, перегрузка, обрыв входной фазы (опция), ошибка обмена данными, ошибка обратной связи ПИД, защита от замыкания на землю

Отображение температуры IGBT

 Отображение текущей температуры IGBT

Перезапуск при потере питания

 В течение 15 мс: без прерывания.
 Более 15 мс: автоподхват скорости мотора

Измерение скорости мотора

 После запуска скорость мотора автоматически измеряется

Защита параметров

 Может быть установлен пароль для изменения параметров

Дисплей

Панель с LED дисплеем

Инф. о работе

 Оботражение параметров: уст. Частота, вых. частота, напряжение DC, вых. напряжение, мощность, момент, значения аналоговых входов, скорость мотора, уст. значение ПИД, обратная связь ПИД.

Ошибки

 Сохранение 3 ошибок и параметров при их возникновении: время, тип, напряжение, ток, частота, статус работы

Блокировка кнопок и доступа к параметрам

 Возможность блокировки кнопок панели управления

Обмен данными

RS485

 Изолированный модуль RS485 для обмена данными по сети

Размещение

Температура эксплуатации

 -10 ℃… 40 ℃ (при температуре 40 ℃…50 ℃мощность нагрузки нужно уменьшить)

Температура хранения

 -20 ℃… 65 ℃

Влажность

 Не более 90%

Вибрации

 Не более 5.9м/с² (= 0.6g)

Установка

 Установка в местах, где отсутствуют прямые солнечные лучи, агрессивные и огнеопасные пары, масло и т.п.

Высота

 Не более 1000м

Класс

 2

Стандарты

Безопасность

 IEC61800-5-1:2007

Требования МЭК

 IEC61800-3:2005

Охлаждение

 Принудительное или естественное охлаждение воздухом
