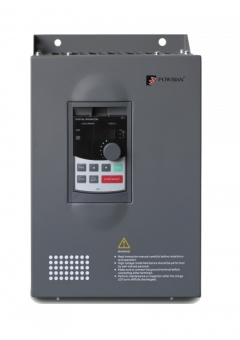

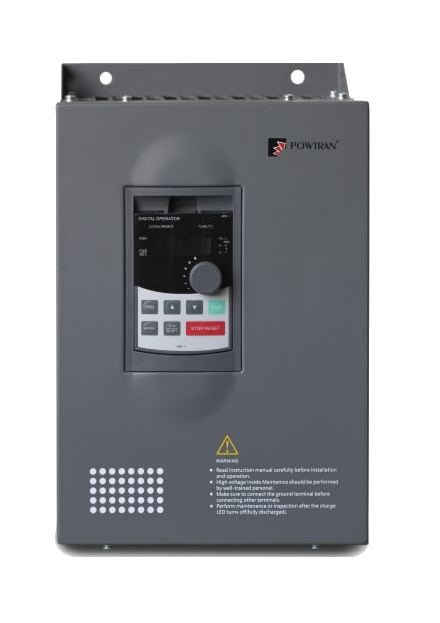

PI9230-022g3 (22КВт, 3Ф)
- Описание
- Характеристики
- Задать вопрос
-
Описание
Параметр
Характеристика
Питание
Напряжение и частота
3 фазы 380В, 50/60Гц 3 фазы 480В, 50/60Гц
Отклонения
Напряжение:±10% Частота:±5%
Управление
Система управления
Высокоэффективное векторное управление на базе цифрового процессора
Режимы управления
Скалярный (U/f), векторный без обратной связи, векторный с обратной связью
Автоматическое повышение момента
Реализован низкочастотный (1Гц) режим поддержки высокого крутящего момента в скалярном режиме
Разгон/замедление
Линейная или S-образная характеристика
Режим V/F кривой
Линейная, квадратичная, заданная пользователем
Перегрузочная способность
150% ном. тока — 1 минута, 180% ном. тока — 2 секунды
Макс. выходная частота
Векторное управление:0 … 300Гц
Скалярное управление:0 … 3200Гц
Несущая частота
0.5 … 16КГц; автонастройка несущей частоты в зависимости от нагрузки.
Точность задания частоты
Цифровое задание: 0.01Гц
Аналоговое задание: 0.025% от макс. частоты
Стартовый момент
Тип G: 0.5Гц/150% (векторный без датчика)
Глубина регулирования
1:100 (векторный без датчика) 1:1000 (векторный с датчиком)
Точность поддержания скорости
векторный без датчика: ≤ ± 0.5% (ном. синхронной скорости)
векторный с датчиком: ≤ ± 0.02% (ном. синхронной скорости)
Отклик на изменение момента
≤ 40мс (векторный без датчика)
Поддержание момента
Автоматическое и ручное задание (0.1% … 30.0%)
Торможение постоянным током
Частота торможения пост. током: 0.0Гц … макс.,
Время торможения: 0.0 … 100.0 сек.,
Томозной ток: 0.0% … 100.0%
JOG
Jog-частота: 0.00Гц … макс. частота;
Время Jog-разгона/сброса: 0.0… 6500.0сек.
Многоскоростное управление
До 16 скоростей могут выбираться с клемм управления
Встроенный ПИД-регулятор
Простая в использовании система управления процессами в закрытом контуре
Автостабилизация напряжения (AVR)
Поддержка постоянного вых. напряжения при скачках напряжения в сети
Ограничение и управление моментом
Функция «Экскаватор» — Момент автоматически ограничивается для предотвращения частых перегрузок; Режим сдатчиком используется для управления моментом.
Персонализация
Проверка внешних соединений
После подачи питания выполняется проверка периферийного оборудования на предмет обрывов, коротких замыканий и т.п.
Функция общей шины DC
Несколько инверторов могут использовать общую шину DC
Цикловое ограничение тока
Алгоритм ограничения тока используется для предотвращения перегрузки по току и улучшения стойкости к помехам
Управление временем
Функция управления временем: Диапазон (0 … 6500минут)
Работа
Входные сигналы
Управлнение
Панель/клеммы/порт
Установка частоты
10 способов, включая аналоговые сигналы (0-10В), (0-20мА) с настраиваемым диапазоном, потенциометр панели и т.п.
Запуск
Вперед/назад
Мульти-скорость
16 предустановленных скоростей, управляемых с клемм или по программе
Экстренный останов
Прерывание выхода контроллера
Воббл. работа
Работа в режиме управления процессом
Сброс ошибок
При активной функции защиты ошибки могут сбрасываться автоматически или вручную
Обратная связь ПИД
(0-10В), (0-20мА) с настраиваемым диапазоном
Вых. сигналы
Статус работы
Отображение на панели статуса мотора (стоп, разгон, замедление, пост. скорость, работа по программе.
Вывод ошибок
Реле — ~250В 5A, -30В 5A
Аналоговый выход
Два канала с выбором 16 сигналов, включая частоту, ток, напряжениеи т.п. (0-10В / 0-20мА).
Дискретный выход
3 канала с выбором из 40 событий
Режимы работы
Ограничение частоты, проскок частот, компенсация, автонастройка, ПИД-управление
Торможение пост. током
Встроенный ПИД-регулятор управляет тормозным током для обеспечения соответствующего тормозного момента при условии исключения перегрузок
Способ управления
Управление с панели, через клеммы и цифровой порт могут комбинироваться различными способами
Источник частоты
5 источников: цифровой, аналоговый (ток), аналоговый (напряжение), мульти-скоростной, режим, цифровой порт. Могут комбинироваться различными способами.
Входные клеммы
6 дискретных входов, работающих в режиме PNP или NPN, один из них может использоваться в качестве высокоскоростного импульсного входа (0…100КГц); 2 аналоговых входа (ток или напряжение).
Выходные клеммы
2 дискретных выхода, один из них может использоваться в качестве высокоскоростного импульсного выхода (0…100КГц); один релейный выход; 2 аналоговых выхода (0-20мА или 0-10В) могут использоваться для вывода различных параметров, таких как частота, скорость и др.
Функции защиты
Защита инвертора
Превышение, просадка напряжения, превышение тока, перегрев, перегрузка, обрыв входной фазы (опция), ошибка обмена данными, ошибка обратной связи ПИД, ошибка энкодера, защита от замыкания на землю
Отображение температуры IGBT
Отображение текущей температуры IGBT
Управление охлаждением
Может устанавливаться
Перезапуск при потере питания
В течение 15 мс: без прерывания.
Более 15 мс: Автоподхват скорости мотора
Измерение скорости мотора
После запуска скорость мотора автоматически измеряется
Защита параметров
Может быть установлен пароль для изменения параметров
Дисплей
Панель с LED/OLED дисплеем
Инф. о работе
Оботражение параметров: уст. Частота, вых. частота, напряжение DC, вых. напряжение, мощность, момент, значения аналоговых входов, скорость мотора, уст. значение ПИД, обратная связь ПИД.
Ошибки
Сохранение 3 ошибок и параметров при их возникновении: время, тип, напряжение, ток, частота, статус работы
LED-дисплей
Отображение параметров
OLED-дисплей
Опция с текстовым отображением на английском языке
Копирование параметров
Быстрой копирование параметров (только для OLED)
Блокировка кнопок
Блокировка части или всех кнопок с ограничением функций для исключения ошибок при использовании
Обмен данными
RS485/RS232
Опция: изолированный модуль RS485/RS232 для обмена данными по сети
Размещение
Температура эксплуатации
-10 ℃… 40 ℃ (при температуре 40 ℃…50 ℃мощность нагрузки нужно уменьшить)
Температура хранения
-20 ℃… 65 ℃
Влажность
Не более 90%
Вибрации
Не более 5.9м/с² (= 0.6g)
Установка
Установка в местах, где отсутствуют прямые солнечные лучи, агрессивные и огнеопасные пары, масло и т.п.
Высота
Не более 1000м
Класс
2
Стандарты
Безопасность
IEC61800-5-1:2007
Требования МЭК
IEC61800-3:2005
Охлаждение
Принудительное или естественное охлаждение воздухом
-
Характеристики

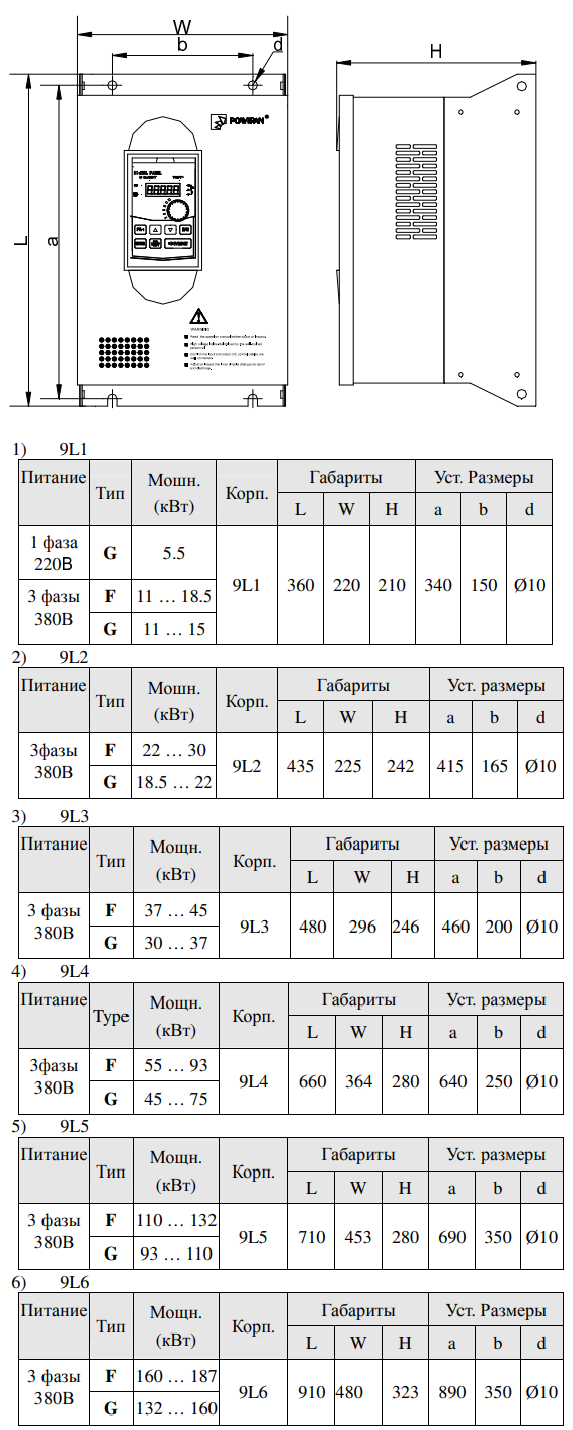

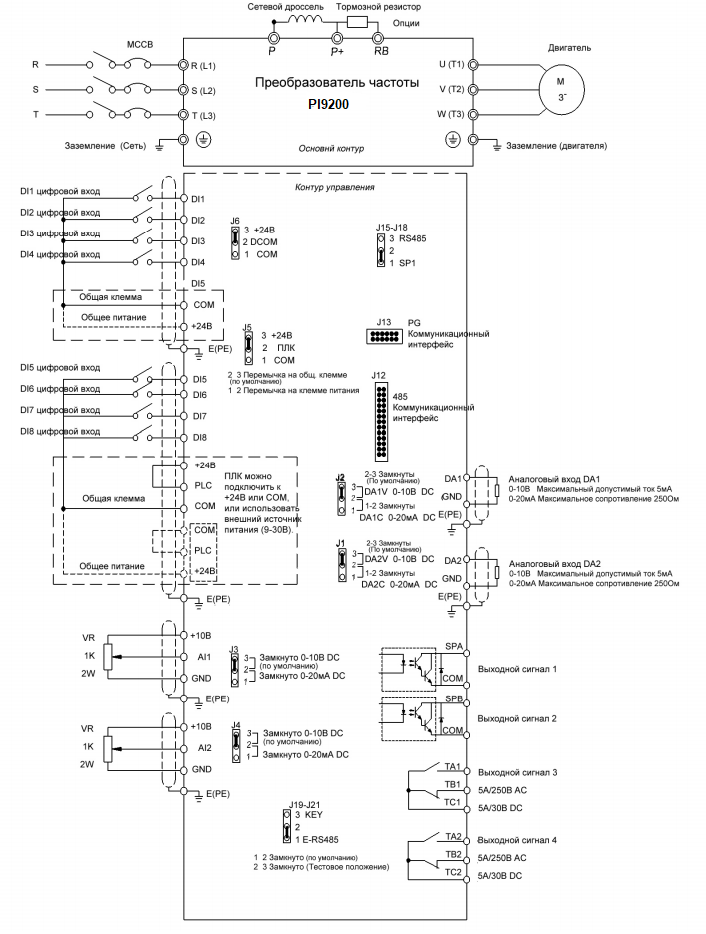

Бренд POWTRAN Мощность 22кВт Параметры Вход/Выход 3 фаза/380ВAC Протокол связи RS-485 Встроенный; CAN, ProfiBUS-DP, DeviceNET опциональный Выходной ток номинальный 45.0A Встроенный регулятор ПИД Режимы управления Скалярный, Векторный без датчика ОС, Векторный с датчиком ОС Макс. выходная частота(Скорость вращения) 0-320 Гц в векторном режиме; 0-3200Гц в скалярном режиме Схема подключения Загрузить Чертеж Загрузить Документация Загрузить -
