Твердотельное Реле SA3-66200A

    Твердотельные реле Selec– это универсальные реле, обеспечивающие коммутацию цепей в наиболее распространенных в промышленности диапазонах токов нагрузки резистивного или индуктивного типа. Это устройство электронного типа, один из видов реле, в котором нет движущихся элементов. Изделие применяется для подачи тока или разрыва цепи путем внешнего управления (действием небольшого напряжения).

    Твердотельное реле (сокращено — ТТР) имеет внутри датчик, реагирующий на подачу управляющего сигнала. Кроме того, в составе изделия имеется твердотельная электроника, в том числе включающая цепочка, способная коммутировать большие токи. Устройство может устанавливаться в цепях переменного и постоянного тока, часто применяется как обычное реле. Главная разница в том, что в ТТР нет механических контактов.

    SA3 - трехфазные твердотельные реле в стандартном корпусе

Подробнее

13 600 руб./шт

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание
Характеристики
Задать вопрос

Описание

    Твердотельные реле Selec– это универсальные реле, обеспечивающие коммутацию цепей в наиболее распространенных в промышленности диапазонах токов нагрузки резистивного или индуктивного типа. Это устройство электронного типа, один из видов реле, в котором нет движущихся элементов. Изделие применяется для подачи тока или разрыва цепи путем внешнего управления (действием небольшого напряжения).

    Твердотельное реле (сокращено — ТТР) имеет внутри датчик, реагирующий на подачу управляющего сигнала. Кроме того, в составе изделия имеется твердотельная электроника, в том числе включающая цепочка, способная коммутировать большие токи. Устройство может устанавливаться в цепях переменного и постоянного тока, часто применяется как обычное реле. Главная разница в том, что в ТТР нет механических контактов.

    SA3 - трехфазные твердотельные реле в в корпусе промышленного исполнения

Характеристики

Количество Фаз	3
Управляющий сигнал	90-280 VAC
Коммутируемое напряжение	90-660 VAC
Номинальный ток нагрузки до(≤100mS)	200 A
Рекомендуемый макс. ток нагрузки (Резистивные)	150 A
Рекомендуемый макс. ток нагрузки (Индуктивные)	20 A
Потребляемый ток в цепи упр.	≤12mA
Тип коммутации	при переходе через 0
Макс. пиковое напряжение	1200 VAC
Тип вых. силовых элементов	тиристоры
Напряжение пробоя	2500V AC в теч. 1 минуты
Частота коммутации	47/63Hz
Индикация включения	есть
Время переключения	10mS (при частоте 50 Гц)
Минимальный коммутируемый ток	0,15 А
Дополнительно	с запасным входным сигналом
Рабочая температура	-40～80℃
Масса	≤ 680 г
Падение напряжения в коммутируемой цепи во включенном состоянии	≦1.3 VAC

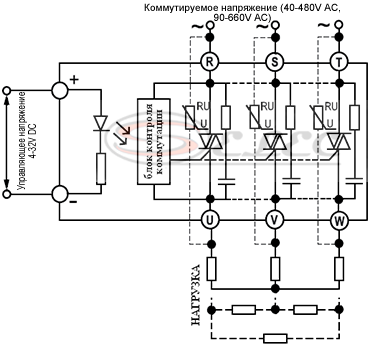

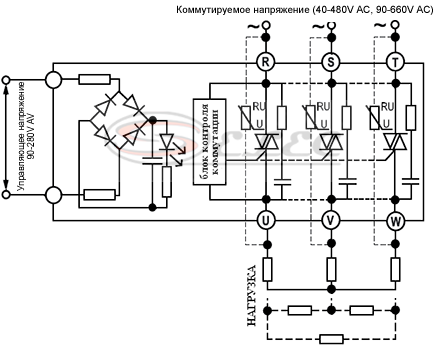

Схема подключения	Загрузить

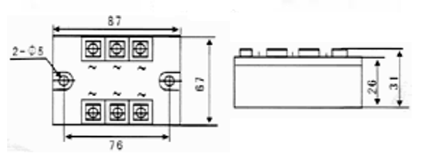

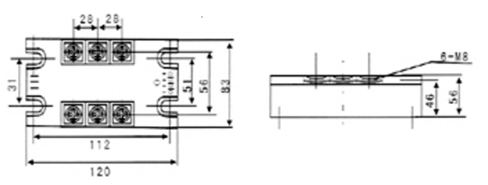

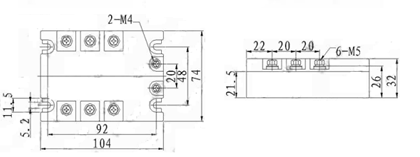

Чертеж	Загрузить, Загрузить
Документация	Загрузить, Загрузить
